Характеристики Polycom SoundStructure C12

Габариты и вес

483 × 343 × 45 мм (Ш × Г × В), 1U для стойки 19"

Вес: 5,5 кг, в упаковке 6,4 кг

Электропитание

Встроенный блок питания 90–250 В, 50–60 Гц

Потребляемая мощность: 115 ВА (с учетом PF 0,6)

Тепловыделение: 230 BTU/ч

Входы и выходы

12 балансных входов микрофон/линия

12 балансных выходов

Клеммные колодки 3,5 мм

Цифровой порт CLink 2 (RJ-45)

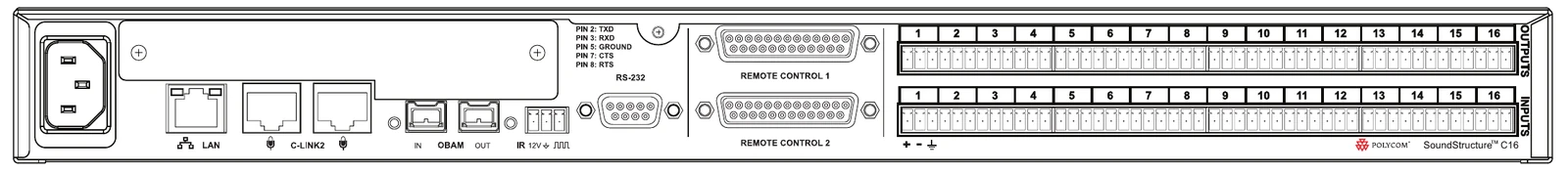

Разъемы управления

LAN: RJ-45 (Ethernet)

RS-232: DB9F

Логические входы/выходы: 2 × DB25F

ИК-приемник: клеммная колодка 3,5 мм

OBAM вход/выход: IEEE 1394B

Входы

Фантомное питание 48 В (6,8 кОм, 7,5 мА на канал), включается программно

Усиление: от −20 до +64 дБ с шагом 0,5 дБ

Максимальный уровень: +20,4 дБu (1% THD+N)

Номинальный уровень: 0 дБu (0,775 В)

Собственный шум: менее −122 дБu (20 Гц — 20 кГц, Rs = 150 Ом)

Входное сопротивление: 10 кОм

Выходы

Усиление: от −100 до +20 дБ с шагом 1 дБ

Максимальный уровень: +23 дБu (1% THD+N)

Номинальный уровень: 0 дБu (0,775 В)

Выходное сопротивление 50 Ом на плечо, нагрузка более 600 Ом

EMI-фильтр на всех входах и выходах

Система

Частотный диапазон: 20 Гц — 22 кГц (+0,1 / −0,3 дБ)

Динамический диапазон: более 109 дБ FS

Шум покоя: менее −109 дБ FS

THD+N: менее 0,005%

Переходное затухание: менее −110 дБ

Подавление синфазной помехи: менее −61 дБ

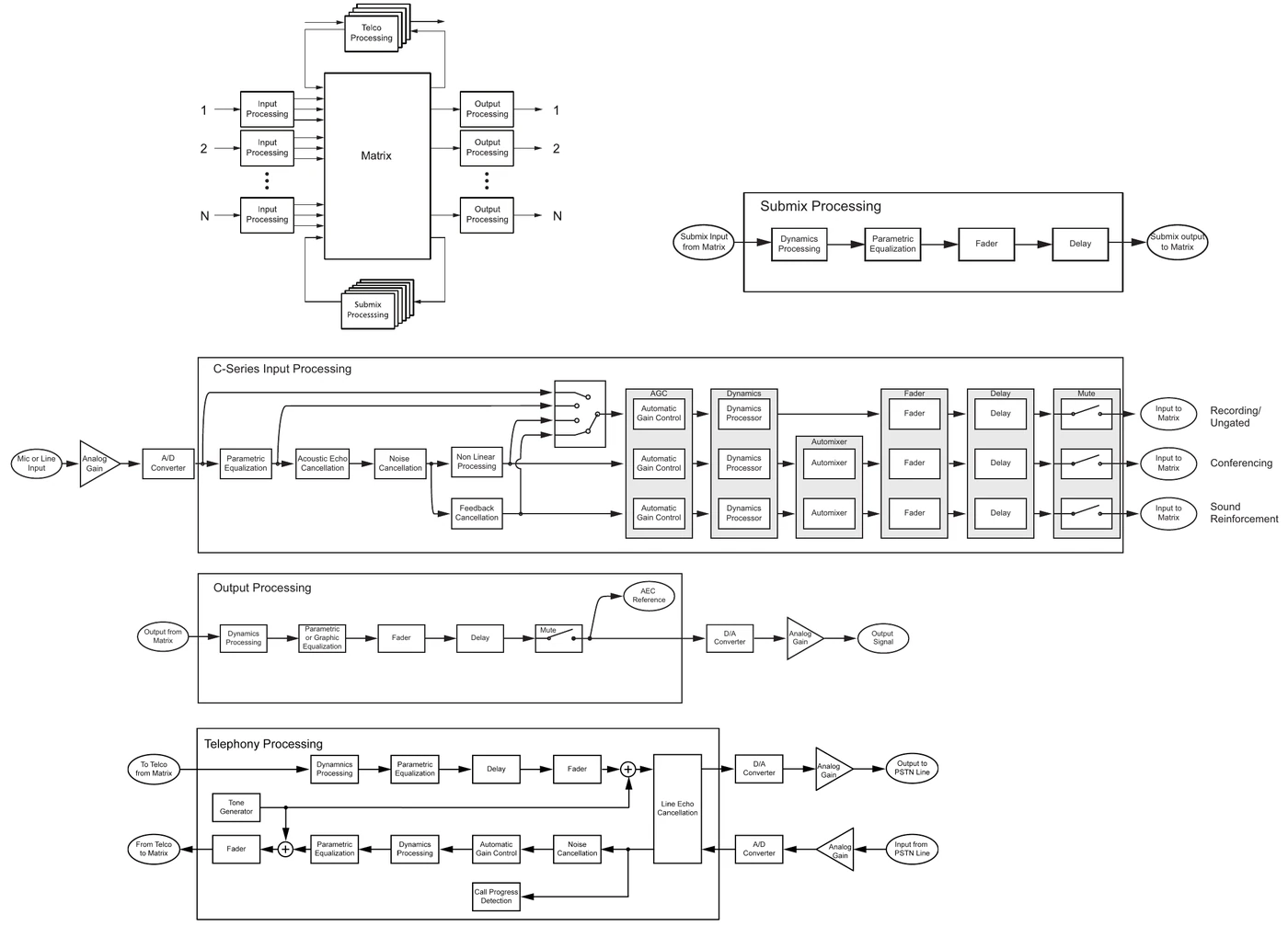

Обработка звука

Акустическое эхоподавление моно и стерео 20 Гц — 22 кГц

Длина эхо-хвоста: 200 мс

Подавление эха: более 65 дБ

Скорость сходимости: 40 дБ/с

Задержка вход — выход: 20 мс с эхо- и шумоподавлением

Шумоподавление: 0–20 дБ

Подавление обратной связи, АРУ, автомикшер, эквалайзер, динамическая обработка, задержка

Логика и управление

Логические входы: замыкание контактов

Логические выходы: открытый коллектор, до 60 В и 500 мА

Программирование событий

Защита паролем

Настройка в SoundStructure Studio по Ethernet или RS-232

Телефонные платы (опция)

TEL1 (2200-35003-101): одна аналоговая линия

TEL2 (2200-35004-101): две аналоговые линии

VoIP (2200-35005-114): SIP-интерфейс с HD Voice

Аналоговые платы: 250–3300 Гц, динамический диапазон более 70 дБ

Объединение устройств

Шина OBAM: до 8 устройств SoundStructure в одной системе

До 96 входов и выходов в системе из 8 C12

Кабель OBAM 30 см в комплекте; 12 м — 2200-43229-001

Условия эксплуатации и гарантия

Рабочая температура: 0–40 °C

Гарантия: 12 месяцев
