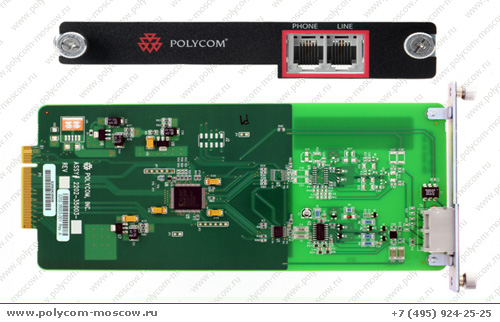

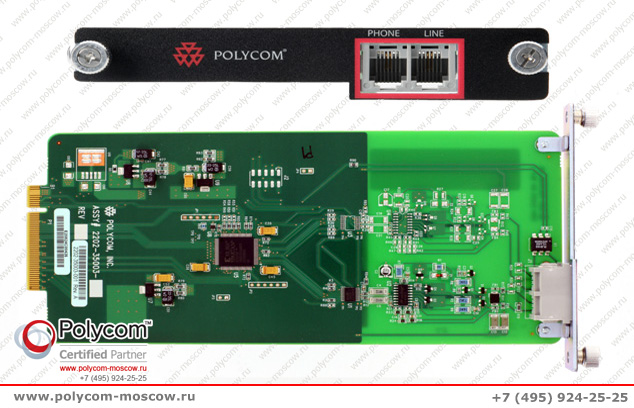

SoundStructure TEL1: лицевая панель и плата

Лицевая панель SoundStructure TEL1: разъемы PHONE и LINE

Подключение SoundStructure TEL1: телефонная линия и трубка

Телефонные платы SoundStructure: VoIP, TEL1, TEL2

Polycom SoundStructure TEL1 — плата для одной аналоговой телефонной линии (2200-35003-101)

Name: Polycom SoundStructure TEL1
Brand: Polycom
SKU: 2200-35003-101
Availability: InStock

Запросить стоимость

Есть в наличии!

Собственный склад в Москве

Доставка

Бесплатно по Москве Доставка в регионы РФ

Гарантия 12 мес

При гарантийном случае быстрый ремонт

Инсталляция и ремонт

Монтаж, настройка, сервисный центр Poly

Оплата по курсу ЦБ

Безналичный расчет НДС 22% включен

Описание

Polycom SoundStructure TEL1 — сменная плата аналогового телефонного интерфейса для аудиопроцессоров SoundStructure C8, C12, C16 и SR12. Плата устанавливается в модульный слот на задней панели и добавляет к системе одну аналоговую телефонную линию (PSTN) от городской сети или офисной АТС. Удаленные участники подключаются к аудио- или видеоконференции по обычному телефону, а их голос проходит через весь тракт обработки SoundStructure: эхоподавление, шумоподавление, автоматическую регулировку уровня и матрицу.

Кроме линейного разъема LINE у TEL1 есть разъем PHONE для дополнительной телефонной трубки. Пока плата «положила трубку», линия проходит на телефон, и с него можно набрать номер. Когда SoundStructure снимает линию, звонок переходит в зал; командой phone_connect его можно вернуть на трубку для приватного разговора.

Плата настраивается в программе SoundStructure Studio: выбирается код страны, проверяются напряжение линии и ток шлейфа, звонок маршрутизируется через матрицу. Управлять набором номера можно с панели SoundStructure Touch Control, из системы управления залом (Crestron, AMX) по API или с видеосистемы Polycom.

Подходит для систем

Другие телефонные платы

Преимущества

Одна аналоговая линия PSTN с тональным набором
Разъем PHONE для дополнительной трубки: можно перевести звонок с громкой связи на трубку
Звонок проходит через эхоподавление, шумоподавление и АРУ SoundStructure
Регулировка входа и выхода от −100 до +20 дБ с шагом 1 дБ
Диагностика линии: напряжение и ток шлейфа видны в SoundStructure Studio
Единый API с TEL2 и VoIP: переход на IP-телефонию без перепрограммирования системы управления
Устанавливается в C8, C12, C16 и SR12, ставится в слот за несколько минут

Номера для заказа

2200-35003-101

Плата аналогового телефонного интерфейса на одну линию SoundStructure TEL1 - single-line PSTN interface for SoundStructure C-series and SR-series products.

Плата SoundStructure TEL1
Телефонный кабель
Руководство по установке

Технические характеристики SoundStructure TEL1

Интерфейс	Аналоговая телефонная линия (PSTN, POTS), тональный набор
Количество линий	1
Разъемы	RJ-11: LINE (линия), PHONE (дополнительная трубка)
Частотный диапазон	250–3300 Гц
Динамический диапазон	более 70 дБ FS (250–3300 Гц, взвешивание «A»)
Усиление входа и выхода	от −100 до +20 дБ, шаг 1 дБ, программно
Номинальный уровень передачи	0 dBu в SoundStructure → −15…−17 dBm в линию (зависит от кода страны)
Номинальный уровень приема	−15…−17 dBm из линии → 0 dBu (зависит от кода страны)
Ток шлейфа	от 10 до 120 мА
Совместимость	SoundStructure C8, C12, C16, SR12
Настройка	SoundStructure Studio, API SoundStructure
Рабочая температура	0…+40 °C, влажность 5–95 % без конденсата
Температура хранения	−40…+70 °C
Вес в упаковке	1,4 кг; коробка 36 × 9 × 19 см
Комплект	Плата TEL1, телефонный кабель, руководство по установке
Номер для заказа	2200-35003-101

Сравнение телефонных плат SoundStructure

Модель	SoundStructure TEL1	SoundStructure TEL2	SoundStructure VoIP

Интерфейс	Аналоговая линия PSTN	Аналоговая линия PSTN	IP-телефония SIP
Линии	1	2	12 регистраций, 24 вызова
Разъемы	RJ-11 LINE + PHONE	RJ-11 LINE 1 + LINE 2	RJ-45 VoIP LAN 1 Гбит/с
Трубка	Да (разъем PHONE)	Нет	—
Частотный диапазон	250–3300 Гц	250–3300 Гц	100 Гц – 20 кГц (HD Voice)
Кодеки	—	—	G.711, G.729AB, G.722, G.722.1, G.722.1C
Функции вызова	Набор, снятие и отбой	Набор, снятие и отбой	Удержание, перевод, конференция на 3, «Не беспокоить»
Подключение	Городская линия или аналоговый порт АТС	Две городские линии или аналоговых порта АТС	IP-АТС (Cisco UCM, Asterisk и др.)
Совместимость	C8, C12, C16, SR12	C8, C12, C16, SR12	C8, C12, C16, SR12
Номер для заказа	2200-35003-101	2200-35004-101	2200-35005-114

Подключение и установка SoundStructure TEL1

Сохраните текущую конфигурацию в SoundStructure Studio и отключите питание SoundStructure.
Снимите заглушку модульного слота на задней панели (отвертка Phillips).
Вставьте плату TEL1 в направляющие до упора и затяните винты.
Подключите аналоговую линию к разъему LINE, при необходимости телефонную трубку к разъему PHONE.
Включите систему: плата определится автоматически. В SoundStructure Studio задайте код страны и проверьте гудок, сняв линию кнопкой с телефоном.

Схема подключения SoundStructure TEL1 к телефонной линии и трубке

Программное обеспечение

Отдельной прошивки у плат TEL1 и TEL2 нет: они работают под управлением прошивки SoundStructure и настраиваются в SoundStructure Studio. Актуальные версии ПО публикуются на support.hp.com. Нужна IP-телефония вместо аналоговых линий? Плату можно заменить на SoundStructure VoIP Interface без перепрограммирования системы управления.

Документация

Руководство по установке плат SoundStructure TEL1 и TEL2 — eng

Переход с TEL1/TEL2 на SoundStructure VoIP: краткое руководство — eng

Руководство по проектированию SoundStructure (Design Guide) — eng
